建設工程精品范例
為回顧和總結廣州市城市建設領域所取得的成績，展現廣州城市建設風采，促進廣州精品工程建設，提升我市城市建設品質，推動城鄉建設高質量發展，廣州市住房和城鄉建設局組織編輯了《廣州市建設工程精品范例匯編》一書。
《廣州市建設工程精品范例匯編》
房屋建筑工程
體育建筑系列
2010 年亞運會省屬場館網球中心
ASIAN GAMES TENNIS HALL
01
#建設用地面積：56398 m2
總建筑面積：22858 m2
2010 年亞運會省屬場館網球中心工程位于廣東省廣州市天河區大觀路廣東奧林匹克體育中心北面，是廣州2010亞運場館及配套工程。工程建筑主體由一座可容納9534個觀眾的開敞式網球中心賽場、一座可容納1845個觀眾的副比賽場和13 片室外標準網球場以及相關附屬功能用房等組成。總用地面積：56398m2 ，建筑面積為 22858m2。
建設五方主體
#
建設單位
廣東省體育局
#
設計單位
深圳市建筑設計研究總院有限公司
#
施工單位
廣州市第三建筑工程有限公司
#
監理單位
廣東工程建設監理有限公司
#
勘察單位
廣東核力工程勘察院
成果及獎勵
#
2011 年度
全國優秀工程勘察設計行業獎三等獎
廣東省優秀工程設計二等獎
廣東省建設工程金匠獎
廣東省優良樣板工程
#
2012 年度
國家優質工程獎
網球中心
創優做法
1丨
工程伊始就確立了以“國家優質工程”為創獎目標，編制了詳盡的工程創優規劃，并制定 嚴格的項目管理辦法及質量?jī)?nèi)控標準，實施亮點策劃，確保工程質量一次成優。
2丨
建立創精品工程質量保證體系，成立以項目經理為核心的質量創優小組，明確分工落實責 任，精心策劃，科學管理。
3丨
針對工程特點及工程的質量目標，編制工程的施工組織設計、項目創優計劃、項目管理制 度、項目質量計劃、特殊分項工程作業指導書等 , 為工程整體創優工作提供實施依據。
4丨
針對工程的特點，積極開展 QC 小組活動，制定 QC 小組活動計劃，集思廣益，對不足之 處找出根源，制定實施對策。其中課題為：“提高多圓弧空間組合造型大斜柱外觀質量”。
5丨
針對工程的重點部位、關鍵部位，制定技術質量控制措施。編制專題施工方案及作業指導 書，強化對關鍵工序和特殊工序的質量控制。
6丨
建立質量技術交底制度，對新進場的工人進行安全、質量、技術三交底，對施工工人進行 勞動技能培訓。嚴格執行樣板引路制度，明確樣板的具體做法和驗收標準，成立樣板驗收小組， 樣板經公司質檢部及監理單位共同鑒定達標后，才大面積鋪開施工。
7丨
加強對施工難點的質量控制，對中心賽場 24 條異形柱施工、鋼結構施工、新型屋面體系 施工的三大系列難點重點進行管理 , 結合新技術的應用 , 攻克施工難題。
技術重點難點

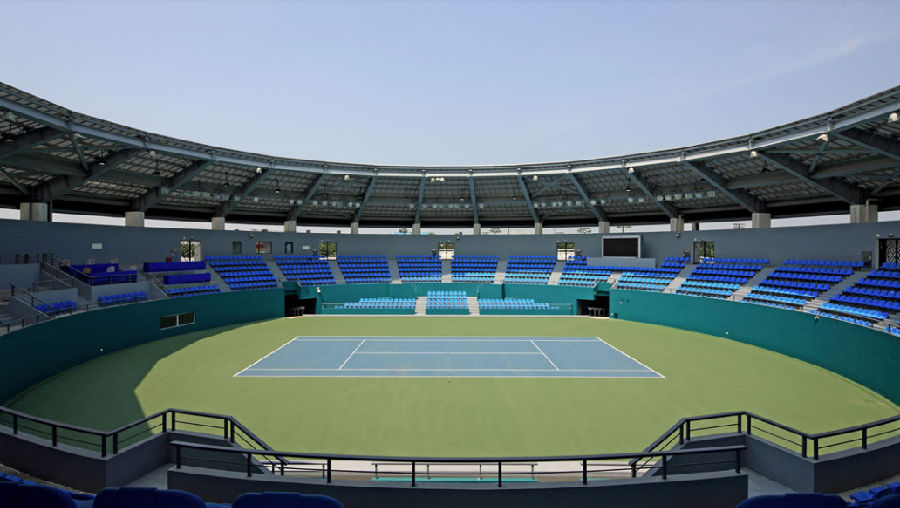

△ 網球賽場符合國際網球賽事技術標準
△ 聚碳酸酯陽光板線條順直，光線柔和
# 雙圓弧空間組合造型大斜柱施工

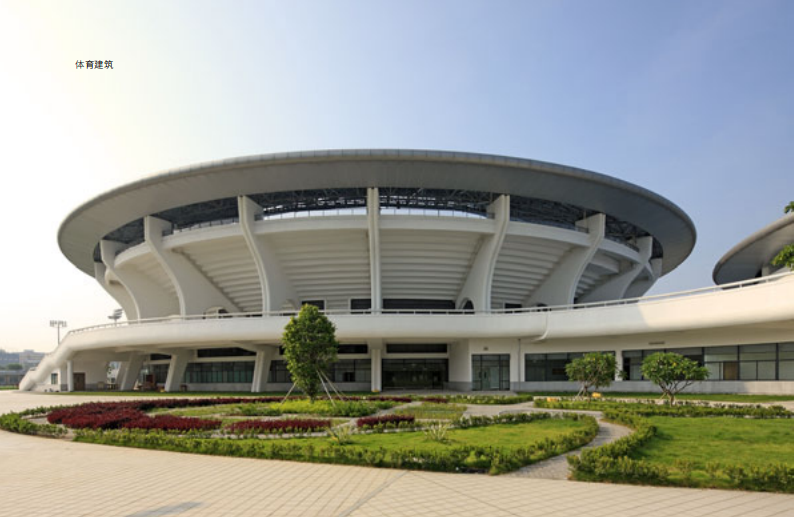

工程主館 D 軸位置有 24 條 1000mm 寬變截面異形柱，分別位于外圓環每 15 角度均有一條，其長邊方向從 1300mm ～ 2103mm 變截面，在短邊方向?yàn)?1000mm 寬雙拱曲面圓。24 條異形柱從承臺面開始變截面，且呈雙圓弧組合結構，施工放線定位困難，高大模板支撐設計、異形模板設計制作安裝、內傾外傾圓弧鋼筋制作安裝、傾斜混凝土澆筑等方面施工難度相對較大，需制定相應技術措施以確保造型大斜柱混凝土結構施工質量。
在鋼板工廠定制雙曲面異形變截面斜柱定型鋼模板；斜柱支撐采用鋼管，立桿間距按外箍間距設置，與坐席層門式腳手架連接，形成一個整體的模板系統。弧形鋼筋放樣在地面上根據圖紙按 1：1 實物放樣；混凝土澆筑采用全面分層方法，異型斜柱分為 5 段施工，逐層覆蓋向上推進。
# 鋼結構安裝施工
主場館鋼屋蓋鋼結構為懸支結構，最大主梁跨度 24.973m；向內懸挑 20m，向外懸挑 4m，主梁?jiǎn)伍丶s 5t，深化設計，需解決較多節點連接方式，屋蓋按整體受力進行設計，吊裝應充分考慮整體結構閉合前的逐步加荷，以及整體結構閉合后的卸荷方式、步驟。
主場館 24 榀主桁架施工時采取滿堂布置腳手架支撐，立桿頂端設可調節支頂支托，在每榀主桁架加荷的前、中、后對其下面的支撐進行沉降和位移檢測，并及時把變形調整到加荷前的位置；卸載采用從外圈支撐向內圈支撐對稱、分步卸載。
# 雙球餃支座安裝
工程主比賽館 D 軸，鋼結構屋蓋支座采用雙球餃支座，而且安裝要求精度高，上下支座板的導向擋板必須保持平行，其交叉角不得大于 5′。
采取措施有：鋼支座順主桁架向的中心線根據溫度計算其錯開的距離，支座安裝標高采取三 級復驗基線。
